产品功能：

1，人工上料。 （卷料采用辅助上料。市场上有相应的上料机可以采购）

2，贴附双面胶。PVC板在规定料槽轨道运行。完成双面胶与PVC板贴附覆。有离型纸时，可以收集离型纸。料槽轨道通过手摇滚珠丝杆调整合适宽度。双面胶通过滚轮调节宽度，保证运行时与PVC板的位置。贴附后，通过上下胶辊压膜。

3，贴附后PVC板进入划线工位。

设置有5套划线刀头。每套划线刀头分别伺服移动，刻划不同位置。可以通过操作面板进行参数设置，刻划相应的划线。可以在操作面板屏蔽划线功能。

4，分卷分切。进入滚切位置，进行分切。配置6对滚刀。滚刀位置采用伺服调整。可以在触摸屏上设置分切宽度。可设置的最小宽度32mm。

5，裁切工位。在操作面板上设置裁切长度。

裁切落料刀成品料仓。根据料宽度，分别有3套料仓可以对应。不用的料宽放置相应的料仓接料。料仓高于500张的料高。裁切功能可以通过操作面板屏蔽该功能。

  6，屏蔽裁切的PVC板材，进入收卷工位。有5套收卷收

卷机构，可以收卷分切后的5条料带。每个收卷机构有带扭力设定的电机控制。收卷在轴向有伺服机构，可以调整每条料带的基准面，保证料带收卷整齐。

  7，收废边功能。轨道两边都带收废边机构。可以2边同时收，

也可以收1边。不同的PVC卷料，通过移动收废边导向槽调节。在滚切出料口，引导废边朝下，进入废边裁切机。废边裁切成一段段，落入废边收集盒。裁切长度可以操作面上设置。

整体俯视图

正视图

  1，（1）前功能部分和（2）收卷部分可以分拆开2段运输。

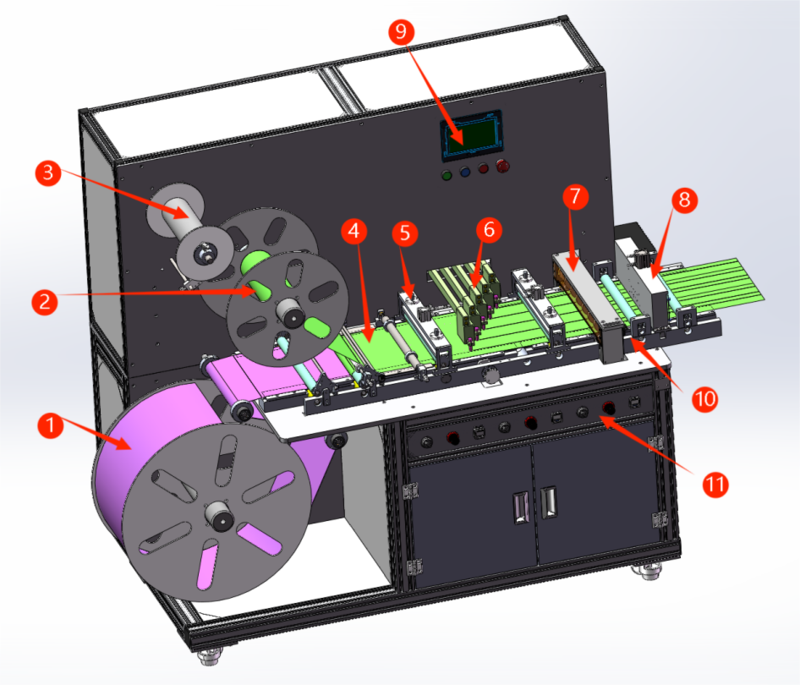

主机部分

1，PVC板材

2，双面胶卷

3，离型纸收卷

4，覆膜位置

5，压合位置

6，划线工位   （每个划线刀操作面上设置划线位置。可以屏蔽启动）

7，分切工位   （有6对滚切刀，刀的位置可以设置，伺服机构移动滚刀，主轴气胀固定位置。最小分切宽度32mm）

8，裁切工位   （裁切长度在操作面板上设定。可以屏蔽启动）

9，操作面板   设置参数，和操作

10，废边收集   左右各1套 (通过废边导料槽，把废边引导到下方的裁切刀。裁切成短料落入收集盒。短料长度可以设置。）可以不启用，1套或者2套启用

11，气体压力显示和气功操作按钮

收卷部分

1，收料仓   5种料宽，采用3种料仓。不同的料更换料仓。可以在操作面板上设置收料数量。

2，收料架

3，收料卷   5个收料卷。有扭力控制功能。单独都可以轴向在操作面板设置位置，适应不同的收卷宽度。

分切滚刀部分。带伺服移刀机构。

三，设备参数
